蝶閥的正確安裝方法及常見問題
蝶閥產品概述：
隨著我國基本建設的發展和國家大型工程的實施，電力、石油、化工、城市給排水系統中的閥門數量越來越多，尤其是蝶閥。國內生產的金屬硬密封蝶閥，從密封結構來說，可分為兩類，一類是彈性硬密封結構，另一類是多級硬密封蝶閥。硬密封蝶閥中的彈性生產口徑一般在DN500以下，多級結構多用于大口徑。DN500以下的蝶閥使用量最大，所以用戶在使用時遇到的問題也比較多。這里總結了常見問題，并指導正確安裝使用。
二、彈性結構分析及問題

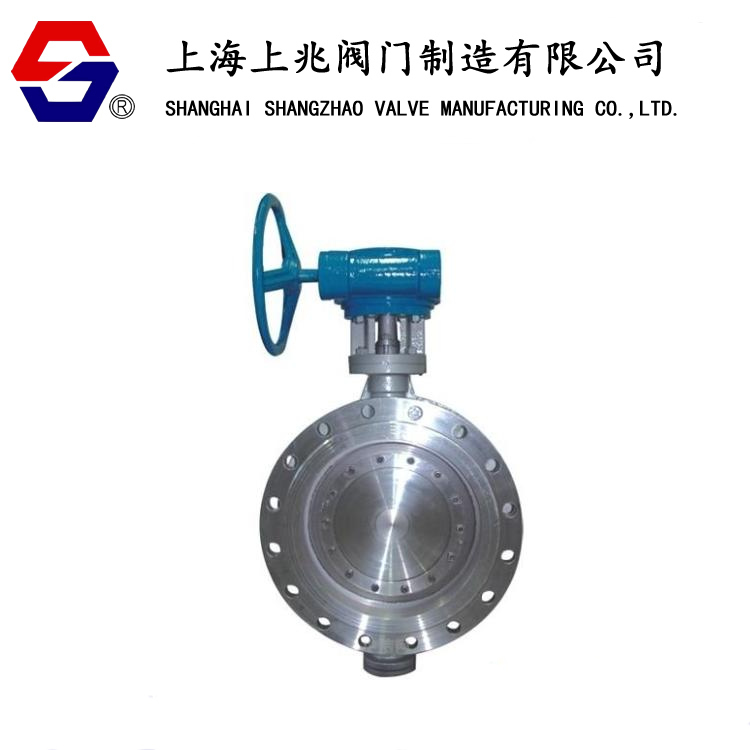

結構硬密封蝶閥由閥體、閥板、閥桿、彈性閥座、壓環等主要部件組成。
壓環的結構和作用:壓環的側面是作為密封副的閥體密封面和管道法蘭密封面，側面有螺栓孔。不銹鋼蝶閥壓環由螺栓壓緊固定閥座，同時與閥體連接形成閥門的總結構長度。
因此，有效密封表面的直徑將因壓力環側面的螺釘孔而減小。從用戶使用的法蘭來看，多為平焊法蘭，內徑和公稱通徑大10~20mm。這樣，有效密封面就會減少。如果閥門和管道法蘭在安裝時不同心，它們會以交錯的方式壓在螺栓孔上。此時，螺栓孔將暴露在管道法蘭的內側。
直徑，造成這里漏水。泄漏的特征是介質從壓環的背面流出。
III。特種法蘭目前，我國還沒有相應的彈性硬密封蝶閥法蘭專用標準。按照現行國家標準，法蘭的標準尺寸相同，采用承插式。法蘭的內徑與公稱通徑基本相同，以增加有效密封面，為安裝提供良好的方便，保證閥門的正常使用。
在此提醒用戶，使用彈性硬密封蝶閥時，配套的對接法蘭必須是特殊法蘭，尤其是與閥體壓環面相匹配的管道法蘭。
IV。閥體上的箭頭方向是指介質的壓力方向。
通常，緊急切斷閥閥體上箭頭的方向是指介質的流向。用戶看到箭頭后，按照流向和箭頭的方向安裝是符合邏輯的。這樣的安裝已經成為一種習慣，安裝者也很容易接受這種指令，按照國標也沒有錯。
但是，當用于偏心結構的蝶閥時，有時會出現一些安裝問題。這里舉個例子:偏心蝶閥是按照與介質流向一致的流向安裝的，管道中的介質是液體。閥門關閉后，如果原介質入口方向的壓力降低或為零，出口介質將倒流。如果介質在高位供應時處于高位，產生壓力，當壓力大于入口壓力時，閥門將承受反向壓力，因為普通硬密封蝶閥是單向使用的。
樣品使用不利于蝶閥的密封，會發生泄漏。
從上面的例子可以得出，蝶閥閥體的箭頭方向是指介質的壓力方向。安裝前，用戶應清楚地知道閥門關閉后介質壓力的方向。自由閥體的箭頭方向與介質壓力方向一致，以便正確使用，并保持良好的密封性。
V。用戶接受柔性硬密封蝶閥的注意事項
有必要對用戶購買的所有閥門進行取樣或檢查。上兆閥門對產品質量進行抽檢是為了保證產品質量，減少閥門安裝后不必要的維護和更新。一次安裝成功率高。但是，在抽查硬密封蝶閥的測試中，有一些用戶沒有注意到的地方，導致你的質量被懷疑或者不合格而被拒絕。原因是什么？環上根據直徑有4、6、8、12個螺釘，螺栓最大直徑不超過M10。
這些螺釘主要用于固定彈性閥座，不能承受全部介質壓力。閥門安裝在管道內，用外法蘭的螺栓壓緊，才能承受全部介質力。由于結構原因，用戶通常會在測試操作的差異驗收期間通知制造商泄漏情況。經過溝通，產品可以順利過關，使用上沒有問題。因此，下面介紹一下應該注意的事項，以便用戶更好地了解和使用彈性硬密封蝶閥。
測試彈性硬密封
操作蝶閥時，將壓環的側面放在這個平面上，并放置一個與法蘭外園和閥門通道尺寸相同的壓板。如果用試驗機測試，壓爪要壓在這個壓板上，這樣壓力就均勻分布在閥體一側的壓環上。
如果使用盲板進行試驗，一般情況下，夾緊式彈性硬密封蝶閥由兩個法蘭夾緊。有時，用戶為了方便，只用一個法蘭將閥門螺栓固定在底部。此時閥體上方壓環上的固定螺絲將承受介質的全部壓力。如前所述，這些螺絲不能承受介質的全部壓力，所以用盲板測試時閥門不會泄漏，與實際使用基本一致。
在安裝過程中經常會遇到上述問題。如果您了解我們的閥門結構，將會給您的安裝帶來方便，您可以正確使用彈性硬密封蝶閥。
